Superior Alloy for Aluminum.

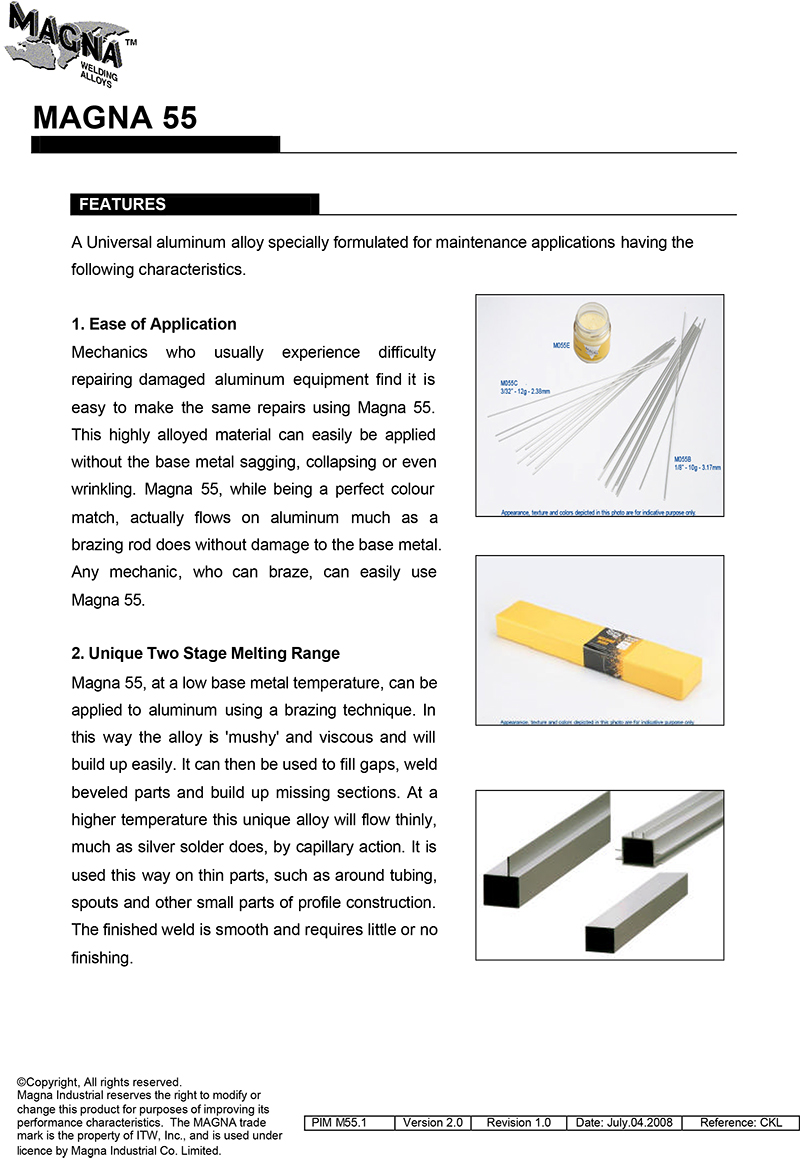

Superior Alloy for Aluminum. Universal alloy right for all type of aluminum, Its unique two-stage melting range is engineered for both thin-flowing and build-up applications.

Magna 55

MAGNA 55 Superior Alloy for Aluminum เป็นลวดเชื่อมพิเศษอเนกประสงค์สำหรับการเชื่อมอลูมิเนียมทุกเกรด รีด ฉีด หล่อ เป็นลวดเชื่อมเฉพาะพิเศษที่มีช่วงหลอมตัวสองช่วง สำหรับงานเคลือบผิวหรือการเสริมเนื้อ

MAGNA 55

อัลลอยด์ที่ยอดเยี่ยมสำหรับงานอลูมิเนียม

คำอธิบาย

MAGNA 55 เป็นอลูมิเนียมอัลลอยด์สำหรับการใช้ในงานเชื่อมด้วยออกซิอะเซทีลีน ที่สามารถเชื่อมอลูมิเนียมได้ทุกชนิด ทั้งแบบแผ่นและหล่อ

ง่ายต่อการใช้งาน

ช่างเชื่อมที่ประสบปัญหาในการเชื่อมซ่อมอุปกรณ์อลูมิเนียมที่เสียหายสามารถเชื่อมซ่อมได้อย่างง่ายดายด้วย MAGNA 55 วัสดุอัลลอยด์ผสมสูงนี้สามารถเติมลงไปในรอยเชื่อมได้โดยปราศจากการยุบตัวของโลหะฐานหรือการบิดตัว MAGNA 55 ให้สีที่ตรงกับโลหะฐานสามารถไหลบนอลูมิเนียมได้เหมือนกับลวดแล่นประสาน ( Brazing ) โดยไม่ทำอันตรายต่อโลหะฐานช่างที่สามารถทำการแล่นประสานได้ก็สามารถใช้ MAGNA 55 ได้

ช่วงอุณหภูมิหลอมละลาย 2 ช่วงที่ไม่มีใครเหมือน

MAGNA 55 มีความสามารถที่ไม่เหมือนใครที่สามารถเชื่อมต่อช่องเปิด (Gaps) ในงานที่มีการประกอบไม่ดี ( ห่าง ) และสามารถไหลเข้าสู่รอยต่อที่แคบ ๆ ได้ด้วยปฏิกิริยา Capillary action MAGNA 55 สามารถใช้งานได้กับเทคนิคการแล่นประสานในกรณีที่อุณหภูมิหลอมละลายของโลหะฐานต่ำด้วยวิธีนี้อัลลอยด์จะมีความหนืด และง่ายต่อการสร้างเนื้อสามารถใช้เติมช่องเปิดได้เหมาะกับการเชื่อมชิ้นงานที่มีการบากและต้องสร้างเนื้อชิ้นงานที่หายไปที่อุณหภูมิสูงอัลลอยด์ที่ไม่มีใครเหมือนนี้จะไหลเป็นฟิล์มบาง ๆ เหมือนลวดบัดกรีเงินโดยปฏิกิริยา Capillary action วิธีนี้เหมาะที่จะใช้กับงานบางเช่นรอบ ๆ ท่อและชิ้นส่วนขนาดเล็กอื่น ๆ แนวเชื่อมจะเรียบและแทบไม่ต้องตกแต่งหลังการเชื่อมเลย

คุณสมบัติทางกายภาพที่สูง

MAGNA 55 มีความแข็งแรงดึงที่สูงกว่าอลูมิเนียมบริสุทธิ์นอกจากนี้ยังไม่มีรูพรุนลวดเชื่อม MAGNA 55 ไหลอย่างนุ่มนวลลงไปในรอยต่อของโลหะฐานดังนั้นจึงไม่มีจุดอ่อนหรือจุดรวมความเค้นใด ๆ ในแนวเชื่อมซึ่งมักจะเกิดขึ้นบ่อย ๆ ในลวดเชื่อมทั่ว ๆ ไป MAGNA 55 ถูกปรุงแต่งส่วนผสมให้มีจุดหลอมตัวที่ต่ำกว่าอลูมิเนียมบริสุทธิ์และอัลลอยด์ผสมที่คัดสรรมาใช้นั้นให้คุณสมบัติทางกายภาพที่สูงกว่าลวดเชื่อม MAGNA 55 มีความต้านทานการกัดกร่อนและไม่เป็นอะโนดิกต่อโลหะฐานซึ่งแตกต่างกับลวดเชื่อมอลูมิเนียมทั่วไปดังนั้นแนวเชื่อมหรือโลหะฐานจะไม่สูญเสียจากการกัดกร่อนเนื่องจากปฏิกิริยากัลวานิก

การใช้งาน

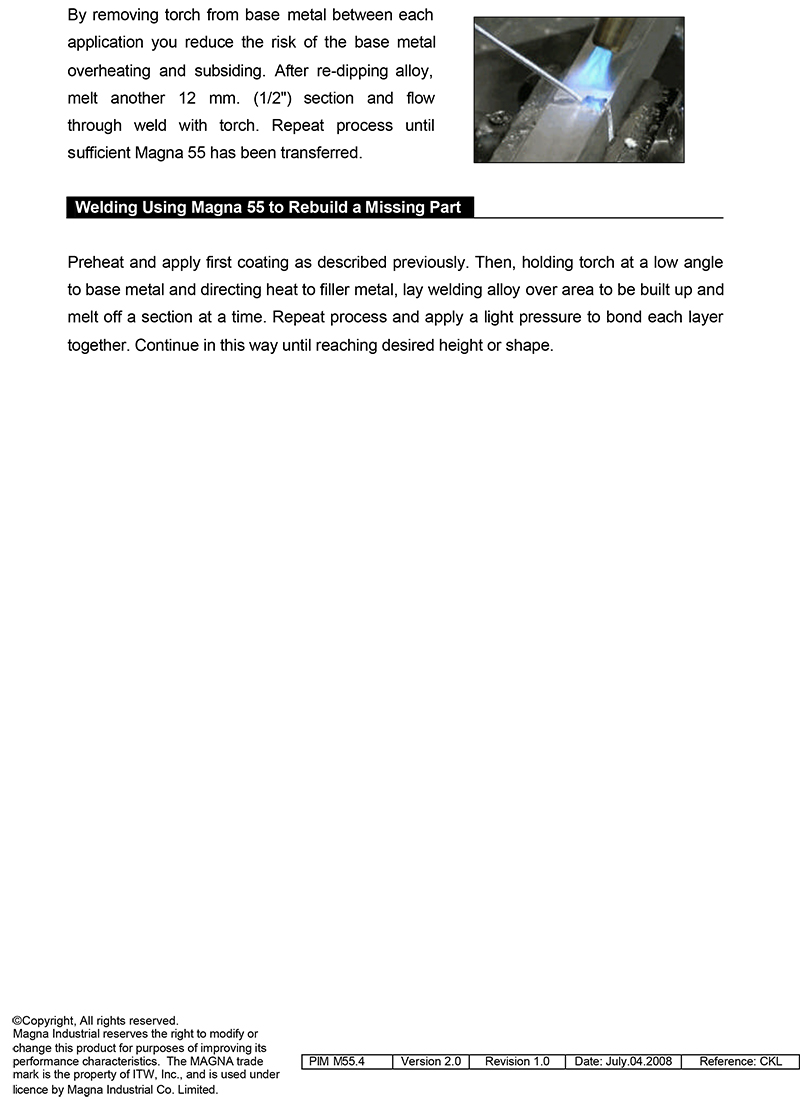

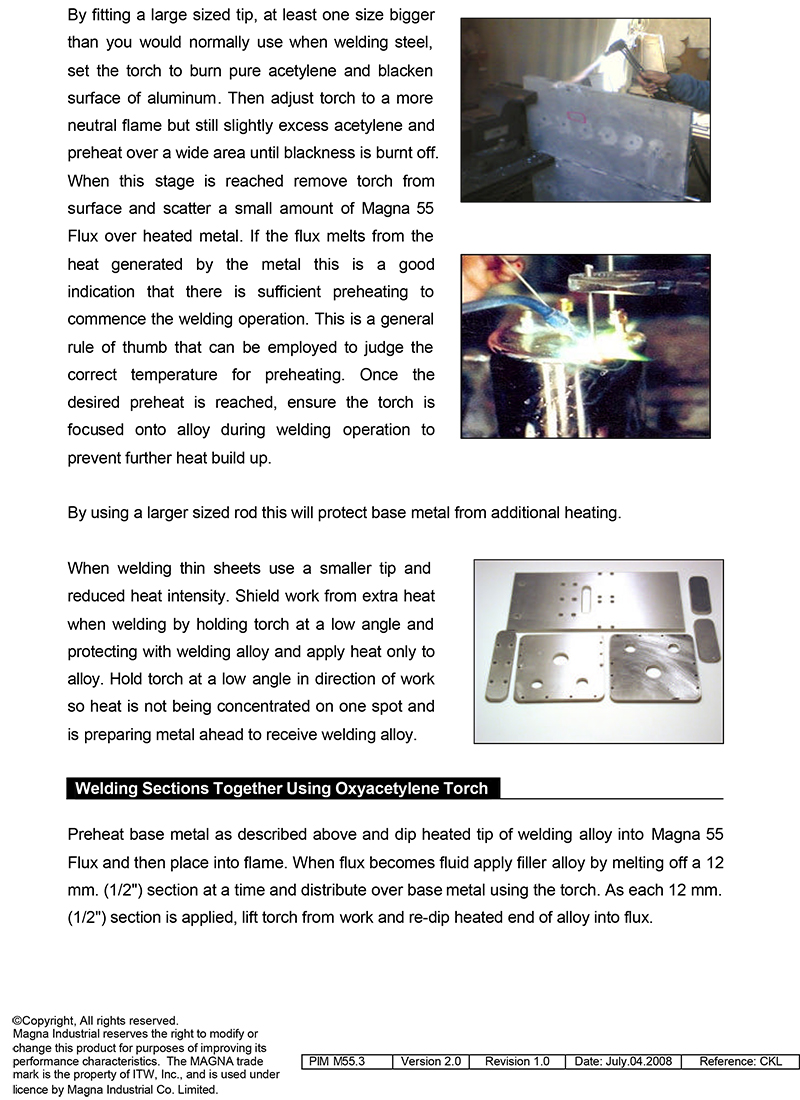

การเชื่อมด้วย MAGNA 55 ต้องใช้ร่วมกับฟลักซ์ MAGNA 55 ซึ่งถูกออกแบบให้ใช้ร่วมกับอัลลอยด์เชื่อม MAGNA 55 ฟลักซ์ที่เป็นของเหลวนี้มีช่วงอุณหภูมิหลอมละลายที่ให้ผลเหมาะสมกับลวดเชื่อมอัลลอยด์ชนิดนี้ ฟลักซ์ให้ปฏิกิริยาที่ดีมากกับโลหะที่สกปรกซึ่งมักจะเจอบ่อย ๆ ในงานซ่อมบำรุงฟลักซ์มีส่วนผสมที่ซับซ้อนมีปริมาณธาตุกึ่งมีค่า ( Semi Precious ) เช่น ลิเทียมความบริสุทธิ์สูงโลหะอื่น ๆ และสารเคมีซึ่งไม่เพียงแต่จะทำปฏิกิริยาทำความสะอาดกำจัดผิวออกไซด์เท่านั้นยังช่วยลดแรงตึงผิวและเพิ่มพลังยึดเหนี่ยวเหล่านี้ทำให้ผลลัพธ์ของการใช้ MAGNA 55 และฟลักซ์ MAGNA 55 ให้ความแข็งแรงสูงสุดต้านทานการกัดกร่อนมากที่สุดและง่ายต่อการใช้งานในอลูมิเนียมอัลลอยด์ที่สุดการอุ่นงานก่อนการเชื่อมที่โลหะฐานประมาณ 600 oF ( 316 oC ) ( ที่อุณหภูมินี้วัสดุไม้จะเริ่มเผาไหม้เป็นถ่าน เมื่อสัมผัสกับอลูมิเนียมร้อน) โดยใช้ปลายทิปหัวเชื่อมขนาดใหญ่ใส่ฟลักซ์ MAGNA 55 โดยการจุ่มปลายลวดที่ร้อนลงในถ้วยฟลักซ์และเติมฟลักซ์ลงในบริเวณที่จะเชื่อมให้ความร้อนบริเวณนั้นจนหลอมถ้าลวดหลอมไม่ติดและเป็นลูกบอลแสดงว่าโลหะฐานยังร้อนไม่เพียงพอต้องให้ความร้อนอย่างกว้าง ๆ เพื่อให้อุณหภูมิสูงขึ้นการใช้ปลายทิปที่ใหญ่กว่าในการเชื่อมเหล็กอยู่ 1 ขนาดเป็นสิ่งสำคัญมากงานหนา ๆ ควรบากร่องเป็นมุมประมาณ 60 องศาลวดเชื่อมอัลลอยด์จะถูกเติมหยดต่อหยดและแต่ละหยดจะต้องไหลไปตามหัวเชื่อมก่อนที่จะเติมหยดต่อไป แต่ละหยดน่าจะมีขนาดประมาณ ½'' ( 1.3 มม. ) ของความยาวลวดลวดเชื่อม MAGNA 55 ไม่มีรูพรุนเช่นเดียวกับที่เกิดจากลวดอลูมิเนียมทั่วไป

       ขนาด

       นิ้ว          เมตริก             เกจ

       3/32''              2.4 มม.            12

       1/8''        3.2 มม.            10

       1/16''              มีอัลลอยด์สำหรับ TIG
